فرم ساختاری دونده داغ

1) نازل کشیده

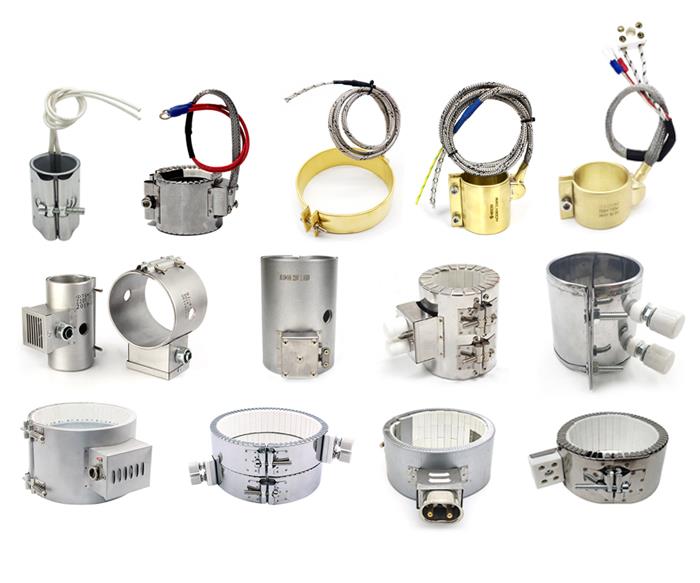

این یک نازل مخصوص است که نازل دستگاه تزریق معمولی را طولانی می کند تا مستقیماً با دروازه قالب تماس پیدا کند. توسط کویل گرمایش الکتریکی گرم می شود و دارای سیستم اندازه گیری و کنترل دما می باشد. دمای نازل باید 15~20 درجه بالاتر از بشکه باشد. دهانه نازل در واقع دروازه حفره قالب است و معمولاً از دروازه نقطه ای با قطر 0.8 تا 1.2 میلی متر استفاده می شود.
از آنجایی که نازل دمای بالا به طور مستقیم (یا غیرمستقیم) قطعات پلاستیکی را تشکیل می دهد، قالب باید عایق بندی شود تا از تاثیر دمای بالای نازل بر روی پخت قطعات پلاستیکی جلوگیری شود. معمولاً از شکاف هوا و عایق پوست پلاستیکی استفاده می شود. پس از تزریق و حفظ فشار، نازل باید از قالب جدا شود تا سطح تماس بین نازل و قالب به حداقل برسد.
نازل توسعه یافته ساختار ساده ای دارد و اغلب در قالب های تک حفره ای استفاده می شود. معمولاً از اشکال کروی، مخروطی و غیره استفاده می شود.
(الف) نازل کروی (ب) نازل مخروطی
(ج) نازل شکل دهی (د) نازل آدیاباتیک
ساختار نازل اکستنشن
شکل (الف) نازل به داخل آستین دروازه امتداد می یابد، نازل در مقابل شانه قرار گرفته و نیرو را تحمل می کند، و بین نازل و آستین دروازه افزایش می یابد.
بوش برای شکاف هوا.
شکل (ب) وجه انتهایی نازل بخشی از حفره قالب است که دارای یک بوش میانی، یک شیار شکاف هوا و آب خنک کننده است.
شکل (ج) نازل باید روی پایه تزریق قرار گیرد تا فشار را تحمل کند. قسمت جلویی نازل با سوراخ مطابقت دارد و انبساط حرارتی باید در نظر گرفته شود
برآمدگی و فلاش.
شکل (د) نازل آدیاباتیک، روکش عایق حرارتی پلاستیکی کاسه ای شکل، با ضخامت مرکزی 0.4 - 0.5 میلی متر و ضخامت جانبی 1.2 - 1 را نشان می دهد. 5 میلی متر. شانه فشار با واشر آب بندی PTFE تعبیه شده است. از استحکام قوی ته فنجان دروازه اطمینان حاصل کنید.
2) قالب تزریق دونده داغ چند حفره
اشکال ساختاری زیادی دارد و به طور گسترده مورد استفاده قرار می گیرد. مدل کاربردی با داشتن یک صفحه دونده که توسط یک بخاری گرم می شود مشخص می شود. به کانال جریان اصلی متصل است و مجهز به کانال انحرافی و نازل های متعدد است.
