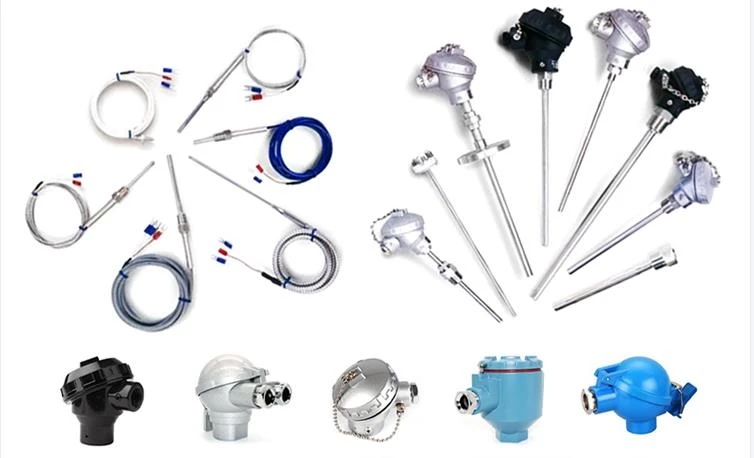

چگونه مدارها را با ترموکوپل های نوع K تقویت کنیم

تقویت‌کننده‌های ترموکوپل معمولاً از LM324 و IC7650 استفاده می‌کنند، در حالی که جبران پایان سرد از یک ترمیستور مسی 51 اهم استفاده می‌کند که به صورت سری به مدار بازوی پل متصل است.
در تئوری، اندازه گیری بر مبنای صفر درجه بودن انتهای سرد است. با این حال، هنگام اندازه گیری، ابزار معمولا در دمای اتاق است. به دلیل دمای غیر صفر انتهای سرد، اختلاف پتانسیل ترموالکتریک کاهش می یابد و در نتیجه اندازه گیری نادرست و خطا رخ می دهد. اندازه گیری جبرانی انجام شده، جبران دمای انتهای سرد است
هنگام اندازه‌گیری دما با ترموکوپل، لازم است که دمای انتهای سرد آن (انتهای اندازه‌گیری، انتهای داغ است و انتهایی که از طریق سرب به مدار اندازه‌گیری متصل می‌شود، انتهای سرد نامیده می‌شود) ثابت بماند، به طوری که بزرگی پتانسیل ترموالکتریک آن با دمای اندازه گیری شده متناسب است. اگر در حین اندازه گیری دمای انتهای سرد تغییر کند، دقت اندازه گیری را به شدت تحت تاثیر قرار می دهد. انجام اقدامات خاصی در انتهای سرد برای جبران ضربه ناشی از تغییرات دما در انتهای سرد را جبران انتهای سرد برای ترموکوپل می گویند.
جبران پایان سرد ترموکوپل ها معمولاً از پلی متشکل از یک ترمیستور متصل به صورت سری در انتهای سرد استفاده می کند. سه بازوی پل از مقاومت های استاندارد و بازوی دیگر از ترمیستورهای (مسی) تشکیل شده است. هنگامی که دما در انتهای سرد تغییر می کند (مانند افزایش)، پتانسیل ترموالکتریک تولید شده توسط ترموکوپل نیز تغییر می کند (کاهش می یابد) و در این زمان، مقدار مقاومت مقاومت ترموالکتریک در پل سری نیز تغییر می کند و باعث ایجاد ولتاژ در هر دو انتهای پل برای تغییر (افزایش). اگر پارامترها به خوبی انتخاب شده باشند و سیم کشی درست باشد، ولتاژ تولید شده توسط پل دقیقا برابر با مقدار تغییر پتانسیل ترموالکتریک با دما است و کل ولتاژ خروجی (پتانسیل) کل مدار اندازه گیری ترموکوپل به طور دقیق منعکس کننده اندازه گیری شده است. مقدار دما
