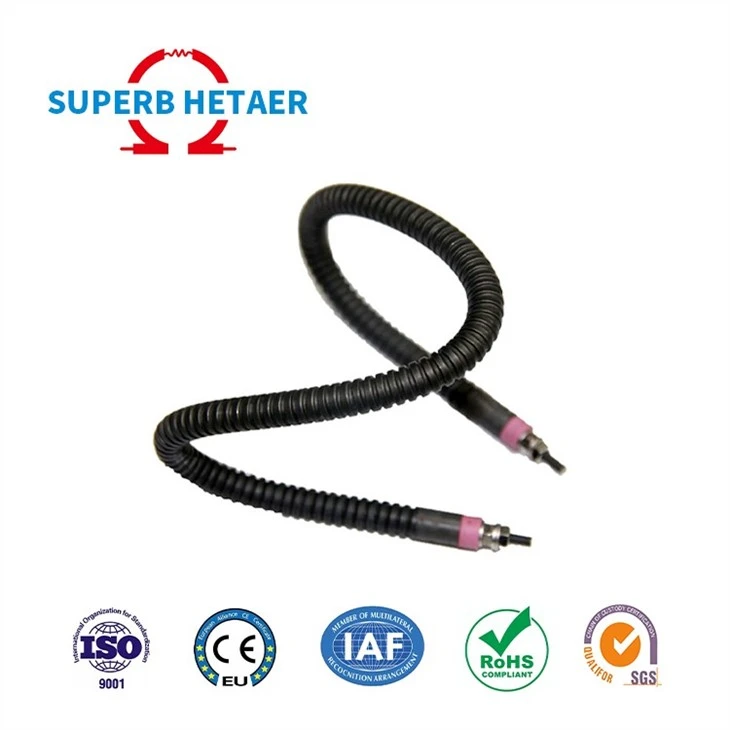

Industrial Stainless Steel Flexible Hot Runner Tubular Manifold Heater
Industrial Stainless Steel Flexible Hot Runner Tubular Manifold Heater
Industrial Stainless Steel Flexible Hot Runner Tubular Manifold Heater
Industrial Stainless Steel Flexible Hot Runner Tubular Manifold Heater
Industrial Stainless Steel Flexible Hot Runner Tubular Manifold Heater
بخاری منیفولد لوله ای منیفولد لوله ای گرم دونده گرم انعطاف پذیر فولاد ضد زنگ
عناصر بخاری لوله ای انعطاف پذیر برای منیفولدهای دونده داغ (ارائه خدمات خمش و شکل دهی لوله گرمایش) 1. مواد لوله بیرونی: SUS304 -- 9.5 * 0.6T 2. پرکننده: پودر منیزیم با دمای بالا 3. گرمایش سیم: سیم با کیفیت بالا با مقاومت در برابر درجه حرارت بالا 4. میله راهنما: فولاد ضد زنگ m3 ...
شرح
عناصر بخاری لوله ای انعطاف پذیر برای منیفولدهای دونده داغ
1. مواد لوله بیرونی: SUS{1}}.5 * 0.6T 2. پرکننده: پودر منیزیم با دمای بالا 3. سیم گرمایش: سیم مقاومت در برابر درجه حرارت بالا با کیفیت بالا 4. میله راهنما: فولاد ضد زنگ m3 و پد پیچ، تخت و فنری 5. مانع عایق: 95 چینی (عملیات حرارتی با خیساندن روغن سیلیکون) 6. مهر و موم: روغن سیلیکون (kf-99) 7. طول گرم نشده: حدود 30 میلی متر در دو انتها 8. شعاع خمش : r9mm
اندازه: D8mm/6mm/6.6mm/8.5mm/10mm مربع: 6x6mm 8x8mm
|
طول |
300-1550 میلی متر |
400-2100 میلی متر |
|
حداکثر جریان |
12A |
15A |
|
ولتاژ اسمی |
کمتر از 230 ولت |
کمتر از 400 ولت |
|
وات |
به اضافه -10 درصد |
به اضافه -10 درصد |
|
قدرت دی الکتریک |
1.5HV |
1.5HV |
|
عایق MΩ |
بیش از 5 مگا اهم |
بیش از 5 مگا اهم |
|
جریان نشتی |
کمتر از 0.5 میلی آمپر |
کمتر از 0.5 میلی آمپر |
|
حداقل گرم نشده |
30 میلی متر |
35 میلی متر |
|
پین های ترمینال |
M3 x.50mm / پست ساده |
M4 x.70mm |
|
داده های فنی و تحمل
|
|
|
وات
|
به علاوه 5 درصد - 10 درصد
|
|
مقاومت
|
به اضافه 10 درصد - 5 درصد
|
|
قدرت دی الکتریک
|
1500 V
|
|
عایق (سرد 1000 ولت DC)
|
> 10 MΩ
|
|
جریان نشتی (سرد)
|
< 0,5 mA
|
|
حداکثر دمای کاری
|
750 درجه
|
|
تحمل طول
|
± 2 درصد (حداقل ± 5 میلی متر)
|
|
بسته به تعداد خم ها، طول هاتفلکس می تواند افزایش یابد
|
||||||
|
Hotflex را تایپ کنید
|
L دقیقه [mm]
|
حداکثر L [mm]
|
حداکثر بخش لوله [mm]
|
حداقل شعاع خمش داخلی
|
حداکثر بار سطح غلاف [W/cm²]
|
حداکثر وات [W] در 230 ولت
|
|
Ø 6.5
|
300
|
1800
|
24
|
6.5
|
10
|
2190
|
|
Ø 8.0
|
300
|
2600
|
10
|
10
|
15
|
5200
|
|
Ø 8.5
|
300
|
2600
|
10
|
10
|
15
|
5200
|
|
مواد غلاف / پوشش |
SUS304 / SUS321 / SUS316 / SUS316L / SUS310S / Incoloy800 / Incoloy840 / مس / تیتانیوم |
|
سبک های ترمینال |
پین ساده / پایانه پرچم / پایانه بیل / پایانه پیچ / پایانه ویژه |
|
شکل |
U / گیره مو / W / Z / مستقیم / مارپیچی / دایره ای (با امتداد) / حلقه دوتایی / گیره موی خم |
|
کلاهک انتهایی |
انتهای سرامیک (استاندارد) / سیمان / اپوکسی / مهر و موم RTV |
|
نوع ساخت و ساز |
تراکم وات بالا - تا 1400 درجه فارنهایت (760 درجه) |
|
مواد غلاف |
فولاد ضد زنگ |
|
جریان نشتی |
< 0.5 ma در 253 v ac |
|
دمای غلاف المنت گرمایشی |
حداکثر 700 درجه سانتیگراد |
|
ولتاژ استاندارد |
230 v |
|
تست ولتاژ بالا |
1000 ولت ac |
|
مقاومت عایق |
مقاومت عایق - بزرگتر یا مساوی 5 mω در 500 ولت dc |
|
تحمل وات |
± 10 درصد |
|
تحمل طول |
1.5 ± درصد |
|
ابعاد شیار |
برای 8 میلیمتر: 7.80 (±0.05) mm x 8.00 (±0.10) میلیمتر |
|
برای 8.5 میلیمتر: 8.3 0 (±0.05) mm x 8.50 (±0.10) میلیمتر |
